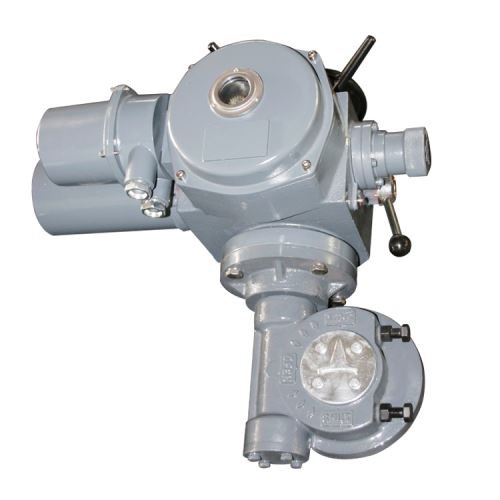

Az SD nem tolakodó intelligens elektromos működtető egység az ipari automatizálási műszer végrehajtó egysége, amelyet a szabályozótól fogad, a PLC, a DCS vezérlőjelet a számítógépről, például az automatikus beállítás befejezését, elengedhetetlen a fő berendezések automatikus vezérlőrendszere. Széles körben használják az erőművekben, a kohászatban, a kőolajban, a vegyi bányában, a könnyűiparban, a gyógyszertárban, a gázáramban, az építőanyagokban, a közlekedésben és a városi metróban, a vízellátásban, a szennyvízkezelésben és más iparágakban.

típus | nyomaték | feszültség | felgyorsult | Telepítési módszer | Conteol módszer | Különleges funkció | az egyes részek kód leírása |
OA | Kimeneti nyomaték | Üzemi nyomaték, digitális ábrázolás, mértékegység: Nm | |||||
MINT | K | Egyfázisú 220V.AC 50Hz | |||||
BS | F | Háromfázisú 380V.AC 50Hz | |||||
Egy + RS | Tápegység | Értékelési menetidő (90 °), digitális ábrázolás, egység: S | |||||
B + RS | Utazási idő | H | Talplemez telepítése | ||||
Z | Közvetlenül szerelhető | ||||||
Ellenőrzési módszer | G | Normál integráció arányos moduláló, 4-20mA | |||||
Y | Távirányítású, be-ki bemenet | ||||||
N | Intelligens, 4-20 mA imput | ||||||
C | Fő vonal | ||||||
P | Gép működtetésével | ||||||
Volt | Robbanásbiztos | ||||||
----T | Különleges követelmények: magas, alacsony hőmérséklet, üzemi feszültség, méret, menet stb. |
Az SD Quarter utazási elektromos hajtómű specifikációi
Megjegyzés: 1. A speciális technológia által igényelt elektromos működtető egységnek világosan és konkrétan kell írnia a sorrendben.
2. Ha egy + RA300 / K30HGP modell A + RS, a működési nyomaték 1000 Nm, egyfázisú tápegység, a teljes menetidő 30 másodperc, és a talplemez beépítése integrált, arányos modulinnal a helyi művelet.

Az elektromos működtető egységeket a vezérlési jellemzők szerint osztályozzák.
Integrált moduláló elektromos működtető egység.
Az analóg vezérlőjeleket 4-20ma, 0-10ma, 1-5v stb. Lehet fogadni. A kimeneti szög arányos a bemeneti analóg jellel, és maga a működtető zárt hurkú, és megvalósítja az automatikus beállítást.
Beépített kapcsoló működtető.
Vevőjel kapcsoló. Tartalmazza a távirányító típusát és a kapcsoló típusát.
Lineáris működtetők.
Fel lehet osztani modbusra, profibusra stb.
Az SD termék jellemzői
Az SD sorozatú elektromos hajtóművet a kompozit szerkezetek szerkezeti tervezésénél használják, az általánosítás, a szabványosítás, a szeriációs termékek részleges figyelembevétele megfontoltabb, géppel, motorral, vezérlő áramkörrel kombinálja a terméket, és különféle sorozatokat és specifikációkat alkot , a felhasználók a használat és karbantartás jelentősen csökkentette a szükséges alkatrészfajták számát.
A termék-reduktor alapja a nagy szilárdságú alumíniumötvözetet alkalmazza, a mechanikus szerkezet kialakítása tömör és kompakt, a megbízhatóság magas, a térfogat kicsi, a súly könnyű; Többféle csatlakozás telepíthető bármilyen helyzetben és irányban.
Az elektromos hajtások konfigurációs jellemzői.
Helyi natív működési funkció. A termék összekötő tengely nélküli mágneses kapcsolóval van felszerelve, amelyet kapcsolóval lehet be- és kikapcsolni, valamint be lehet kapcsolni a működtetőbe.
Overtorque védelmi funkció. A működtető forgatónyomaték-védelmi méréssel van ellátva, a nyomaték szerepe pontosan mérhető szelep, ha a beállítottnál több tartományon belül, a működtető nyomatékkapcsolóján belül küldi a jelet a vezérlő áramkörnek, az áramkör memória funkcióval rendelkezik, reteszelődik a hajtómű a kimeneti jel irányában halad, a motor leáll, hogy megvédje a szelepet és a működtető meghajtását és a motort. A mechanikus nyomatékhiba kiküszöbölésekor a működtető kikapcsol, vagy a jel egy pillanat alatt megfordul, hogy visszatérjen a normál munkához.
Speciális szervomotor.
A működtető által használt egyfázisú vagy kétirányú motor speciális motorral rendelkezik, nagy indítónyomatékkal, alacsony rotációs tehetetlenséggel, kis indítóárammal és jó szervo-tulajdonságokkal. A motor gyakran indulhat, és óránként 1200 alkalommal indulhat.
A motor hővédelme.
A működtető motor szerelvényei hővédő kapcsolóval vannak ellátva, a kapcsoló csatlakozik a vezérlő áramkörhöz, rendellenes, amikor a motor túlmelegedik, a belső hőmérséklet 130 ° feletti, a hőkapcsoló automatikusan lekapcsol, ugyanakkor vezérli a motor áramkörét, a motor és a működtető védelme érdekében, amikor a motor hűtése újra bekapcsol, az áramkör visszatér.
Löketszabályozó mechanizmus.
A vezérlés a működtetőre szerelt abszolút kódolón alapszik. Az abszolút jeladó gyorsító fogaskerekek segítségével csatlakozik a működtető meghajtó tengelyéhez, amelyek mikrokapcsoló nélkül automatikusan beállíthatók.
Helyzetjelző.
A kimeneti áram a helyzetjelző: az összes specifikációjú működtető egység fel van szerelve az áramátalakító áramkör kimeneti helyzetének visszacsatoló áramával, amelyet helyzetjelzőként vagy a bemeneti jelrel való összehasonlításként kell használni. Kimeneti áram 4-20mA DC. Kimeneti impedancia 750 ohm, állandó áramkimenet.
Jelzár funkció.
Minden külső szabályozó működtető 4-20 ma analóg jeláramkör áramkör funkciójának automatikus észlelésével, ha hibajel van, a működtető helyben maradhat, és működhet a vészhelyzet beállításához is.
Dinamikus fékezés.
A dinamikus fékezés az én cégem elektromos hajtásainak szabványos konfigurációja is. Megakadályozhatja, hogy a motor tehetetlensége túl nagy ahhoz, hogy a dinamikus fék okozta szelep túllépése elektromos fékezési módszert alkalmazzon, pontos szeleppozíció-érzékelő szeleplökettel, a motor működésének és pontos pozicionálásának vezérlésével.
Az automatikus fázisú háromfázisú elektromos működtető kábelezésnek nem kell figyelembe vennie a fázissorrendet, a vezérlő áramkör automatikus fázisérzékelő funkcióval rendelkezik, védi a működtetőt és a szelepet a fázis meghosszabbítás által okozott károk miatt.

típus | Kihúzta az erőt | Nyomaték Nm | Teljes Utazási idő | Karimás berendezés | Lábra szerelés | motor | (terhelési ráta 50%) | ||||
munka | maximális | külső nézet | nettó súlykg | külső nézet | gömb alakú zsanér | munka aránya Kw | forgási sebesség fordulat | névleges áram | kezdő áram | ||
OA10K OA10F | 100 | 150 | 25 | kép | 11 | kép | SQJ-10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
AS25K AS25F | 250 | 375 | 30 | 22 | SQJ-25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
BS60K BS60F | 600 | 1000 | 30 | 32 | SQJ-60 | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
Egy + RS100K Egy + RS100F | 1000 | 1400 | 30 | 48 | SQJ-100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
B + RS160K B + RS160F | 1600 | 2000 | 40 | 76 | SQJ-160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B + RS250K B + RS250F | 2500 | 3000 3200 | 40 | 78 | SQJ-250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B + RS400K B + RS400F | 4000 | 4000 4800 | 65 | 86 | SQJ-400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B + RS600K B + RS600F | 6000 | 6000 6000 | 105 | 92 | SQJ-600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
B + RS800F | 8000 | 9600 | 105 | 137 | SQJ-800 | 0.65 | 1400 | 2.50 | 9.60 | ||
B + RS1000F | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
B + RS1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
B + RS1400F | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||

1. Helyi natív működés funkció
2. Túlnyomaték-védelmi funkció
3. Különleges szervomotor
4. A motor hővédelme
5. Stroke vezérlő mechanizmus
6. Pozicionáló indikátor
7. Dinamikus fékezés
Gömb alakú zsanér diagram

típus | Nm nyomaték | ΦB | Hossz beállítási tartomány | ΦA | vastagság | távolság | megjegyzés |
SQJ-10 | 100 | 34 | 0-5 | 10 | 15 | 36 | 1.A kimeneti fal lengőszöge 25 fok. 2. A kimeneti fal átmérője 1:10 |
SQJ-25 | 250 | 34 | 0-60 | 18 | 22 | 41 | |
SQJ-60 | 600 | 38.5 | 0-60 | 20 | 25 | 41 | |
SQJ-100 | 1000 | 38.5 | 0-60 | 20 | 28 | 44 | |
SQJ-160 | 1600 | 50.5 | 0-60 | 20 | 30 | 51 | |
SQJ-250/400 | 4000 | 50/65 | 0-60/0-100 | 30 | 34 | 61 | |
SQJ-600 | 6000 | 72.5 | 0-180 | 36 | 34 | 61 | |
SQJ-800 | 8000 | 72.5 | 0-200 | 40 | 40 | 70 | |
SQJ-1000 | 12000 | 72.5 | 0-200 | 40 | 40 | 71 |
A kimeneti falrész csatlakozási méretdiagramja
Nem. | Specifikációk | Kar hossza C / C1 | Lyuk ΦA(mm) | B vastagság (mm) | R |
1 | OA | 100 | Φ10H10 | 17 | R20 |
2 | MINT | 100 | Φ18H11 | 22 | R20 |
3 | Egy + RS100 | 250 | Φ20H11 | 28 | R20 |
4 | BS-60 | 160 | Φ20H11 | 25 | R22 |
5 | B + RS160 | 250 | Φ20H11 | 30 | R25 |
6 | B + RS250 / 400 | 250 | Φ30H11 | 34 | R30 |
7 | B + RS600 | 350 | Φ36H11 | 34 | R30 |
8 | B + RS800 | 400 | Φ40H11 | 40 | R35 |
9 | B + RS1000 | 400 | Φ40H11 | 40 | R35 |
Fő műszaki teljesítmény
típus | OA AS BS A + RS B + RS |
Kimeneti nyomaték | 100~136000N.m |
Tényleges fordulási szög | (az állítható tartomány 0~105°) |
Vezérlés pontossága | Alaphiba±1%;Visszatérési különbség≤1%; Halott terület≤1% |
A munkamenet állítható tartománya | „Nulla pont”±10%"utazás"35%~110% |
A bemeneti csatorna impedanciája | 250Ω |
Bemeneti csatorna | 1 (3-ra osztva). |
Megjelenítési mód | LED digitális kód (az LCD testreszabása az ügyfél igényei szerint) |
A védelem szintje | IP55~IP68 |
Relatív páratartalom | ≤95% |
Környezeti gáz | Nincs maró gáz |
Mechanikus rezgés | XY210G. 0.2~34Hz. 30 perc |
Tápkábel | S=1,5 mm²~4mm² |
Jelkábel | S=1,5 mm² |
Kábelbevezetés | PG16 PE3 / 4" |
Különleges követelmény | Ha különleges követelményei vannak az utazási időre, a csatlakozás méretére, az ellenőrzési módra, a környezeti hőmérsékletre és másokra vonatkozóan, cégünk speciálisan egyedi termékeket állíthat elő. |
AS25négyzet közvetlen csatlakozású villamos működtető dimenziós rajz

AS25 lábra szerelhető negyed menet elektromos hajtómű vázlatos rajz specifikáció

Méret, feszültség, szín a követelményeknek megfelelően testreszabható
