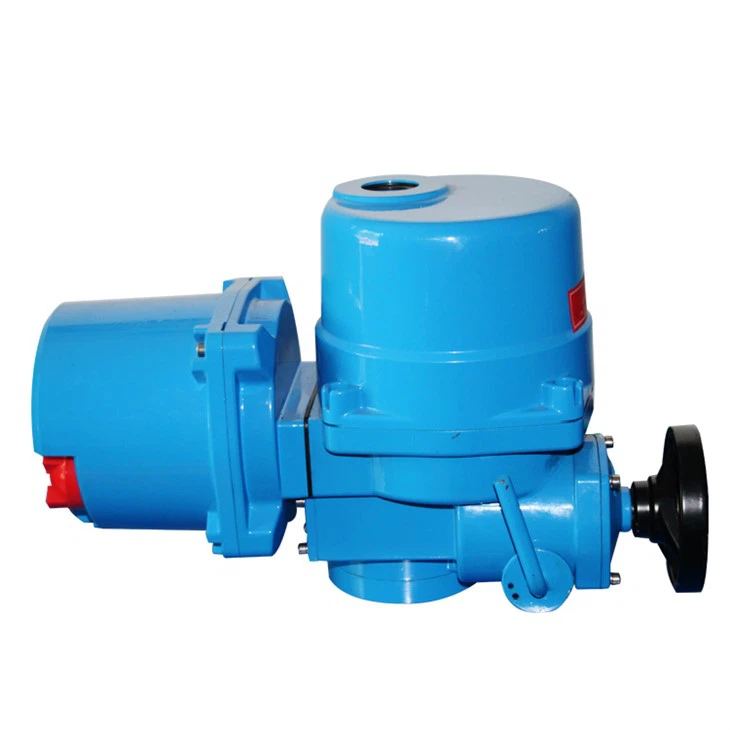

QT elektromos szelepmozgató
QT sorozatú elektromos szelep működtető
A QT típusú rész-fordulatú elektromos szelepmozgató a pillangószelepek, gömbszelepek, dugószelepek és más szelepek szabályozására alkalmas, amelyek 90 fokot forgatnak. Ennek a terméknek a nagy hatékonyság, a nagy megbízhatóság, a nagy védelmi teljesítmény, az alacsony zaj stb. Jellemzői vannak. A helyszínen működtethető vagy távolról szabályozható. Széles körben használható különféle iparágakban, például kőolajban, vegyiparban, erőművekben, vízkezelésben, papírgyártásban stb.
Az elektromos hajtóművek jellemzői
• Kompakt és robusztus konstrukció, könnyű, miközben nagy teljesítményű nyomatékot biztosít (max 10000Nm).
• A nyomaték -variáció széles tartománya (a min 60 nm -től a maximális 10000 nm -ig).
• Nehéz eloxált alumínium ház belső és kívül, külső porbevonatú bevonattal a súlyos ipari környezet elleni felhasználás céljából.
• A ház sugárirányú fókákat és O-gyűrűket használ, amelyek védelmet nyújtanak a vízálló IP67 (NEMA 4 és 6) és az opcionális vízálló LP68 számára.
• Kettős rögzítő alap LSO5211 standard és KV szabvány.
• Keverhető hajtópersely a könnyű megmunkáláshoz és rögzítéshez.
• A dupla féregkezelő által biztosított önzárás (nincs szükség fékre).
• Auto-declutching kézi felülbírálás a kézikerékkel lakattal/kézi kapcsolható karral.
• Megbízható, mechanikus nyomatékérzékelő rendszer, amely biztonságos működést biztosít túlterhelés állapotban.
• A nagy méretű ablak és az indikátor távolról jobb helyzetjelzést biztosít.
• A helyi pozíció -ellenőrzési lehetőségek száma a könnyű üzembe helyezés és a maLD működésének biztosításához.
• Digitalizált vezérlőelemek.

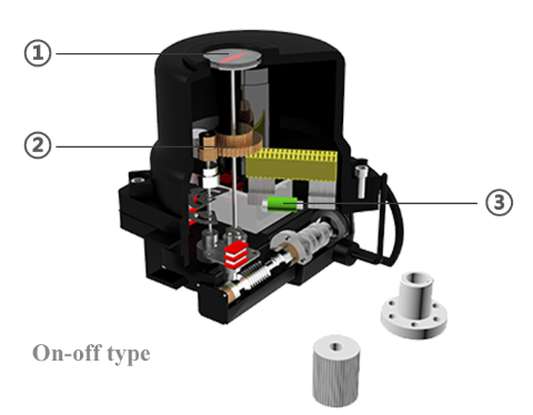

Proeduct szerkezet
1. Helyzetjelzés
Egy mechanikai mutató, amely folyamatosan jelzi a szelepnyílás mértékét. A mechanizmus többlépcsős fogaskerekekből áll, és állítható fogaskerekekkel van felszerelve, hogy a fordulók széles skáláját befogadhassák.
2.
Két csavarral van rögzítve a tetején, és a beállítás egyszerű. Minden bütyköt külön -külön lehet beállítani. Miután a beállítás befejeződött, minden bütyök mindig ebben a helyzetben marad.
3. Nedvességálló fűtőberendezés
A működtetőbe fűtőberendezés van felszerelve, hogy eltávolítsa a belső kondenzáció elektromos alkatrészek károsodását.
4. terminálblokk
Van elegendő terminál a felhasználói kényelemhez, legfeljebb 22 terminál, hogy biztosítsa a szoros és megbízható vezetékcsatlakozást.
5. Nyomatékkapcsoló
Amikor a szelepmozgató nyomatékot ad ki, a fő féreg a pillangó rugócsoportjaival mindkét végnél nyomja meg a pillangó rugóit, és a féreg a kimeneti nyomatékkal arányos tengelyirányú elmozduláson megy keresztül. Az elmozdulást a forgattyúból a nyomaték tengelyének forgási szögévé alakítják át. A megfelelő nyomatékkapcsolót a nyomaték tengelyére beépített állítható bütykök indítják el, hogy túlmutató védelmet érjenek el, vagy a TORQUE hibajel-funkciót továbbítsák.
6. motor
A szelep-specifikus motor egymástól függetlenül szétszerelhető, rövid indítási sebességgel, kicsi tehetetlenséggel és beépített termikusvédővel, hogy megakadályozzák a motor túlmelegedését okozott károsodást-az F szigetelési fokozat
7. Kézikerek
A kézikerek közvetlenül meghajtják a kimeneti tengelyt, hogy elforgathassanak, és a szelep kézi működtetésére használják hibakeresési vagy vészhelyzetekben
8. Kéz/elektromos kapcsoló
A kapcsolófogantyú megnyomásával a tengelykapcsoló és a kézkerék hálója elkészítheti, és beírhatja a kézi működést. Amikor a motor forog, a tengelykapcsoló nyomás alatt automatikusan visszatér az elektromos működési állapotba. (A kapcsolófogantyú elektromos helyzetbe lehet zárni, hogy megakadályozzák a misoperációt).
Tervezési jellemzők és fő funkciók
Héj
Kemény eloxált alumínium héj, külső epoxi-por, nem bevont, durva munkakörnyezethez.
Bemeneti feszültségtartomány
Háromfázis: AC340V ~ 420V 50/60Hz Egyfázisú: AC220V ~ 240 V 50/60Hz
Jellemzők
A mikrokomputer vezérlőkártya belsőleg az arányos jelbemenetet gyűjti be, és a kimeneti parancs jelet feldolgozzák a motor közvetlen meghajtására, hogy megvalósítsák a szelepmozgatót, és arányos jel-visszacsatolást, arányos jelvezérlést és többcsatornás mező programozható relé kimenetet biztosítanak.
Vezérlőtípus
A vezérlőjelek off-off típusúak és moduláló típusra vannak osztva, az áramellátást be van osztva az ON-OFF-OFF-re és a moduláló típusra, és az áramellátás egyfázisú és háromfázisú. Az ONF-OFF típus csak a külső által biztosított kapcsolójelet fogadja el, amelyet a mikrokomputer vezérlőkártya dolgozik fel. A kimeneti parancsot felerősítik, és közvetlenül meghajtja a működtető motort, hogy távoli megnyitási és záró műveleteket hajtson végre. A moduláló típus megkaphatja a külső által biztosított arányos jelet, amely az OFF-típus alapján
Környezeti hőmérséklet
Munkahőmérsékleti tartomány. Kevesebb vagy egyenlő 90%RH, kondenzáció nélkül, -25C ~ +60 C (a speciális hőmérsékletet testreszabni kell),
Védelmi fokozat IP68, robbanásbiztos szint Exdii CT4GB
Munkaügyi szolgálat: Rövid távú 10 perc
Szabványos előírások
|
Védelmi fok |
Standard IP65/IP67 Speciális IP68 |
|
Tápegység |
Háromfázisú AC380V --- 460V 50/60 Hz Egyfázis: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Duty Cycle (ON-OFF) |
S2-15 perc |
|
Duty Cycle (moduláló) |
S4-25% |
|
Motor |
Mókus ketrec indukciós motor |
|
Határkapcsolók |
1 Mindegyik nyitott és bezáráshoz (SPDT 250VAC/16A besorolás) |
|
Nyomatékkapcsolók |
1 Mindegyik nyitott és bezáráshoz (SPDT 250VAC/16A besorolás) |
|
Lekvárvédelem |
Beépítési túlmelegedés védelme |
|
Utazási szög |
90 fok |
|
Helyzetjelző |
Folyamatos mechanikai indikátor nyíllal |
|
Önzárás |
A Double Worm Gearing (nincs fék) biztosítása |
|
Mechanikus dugó |
1 Mindegyik minden utazási véghez (nyitott és bezárva), külső és állítható |
|
Környezeti hőmérséklet |
Standard: -20-+70 Fokozat Opcionális: -20-+60 fok |
|
Környezeti páratartalom |
90%RH max (nem kondenzálás) |
|
Robbanásálló fokozat |
Exdiibt4 IECEX ATEX testreszabott tanúsítás biztosítható |
|
Funkciók |
LCD kínai / angol kijelzőablak és a helyi működési funkció Önfázisú szekvencia azonosítása és fázis leválasztás védelme Infravörös beállítás és vezérlés Hiba-öndiagnózis technológia Modbus, Profidbus DP, Hart |
|
Jel |
V: Távoli passzív száraz érintkezés, jel rövid impulzus (inching). B: Távoli passzív száraz érintkezés, jel hosszú impulzus (tartás). C: Aktív DC24V jel. D: Aktív AC220V jel. E: Távoli DC4-20Ma jel. |
|
Visszacsatolási jel |
V: Nyitott, bezárás, stop jelek (passzív száraz érintkezés). B: Hibajel (passzív száraz érintkezés). C: Szelep helyzetjel (DC4-20Ma, DC1-5V, DC0-10V) D: A távirányító jel (passzív száraz érintkezés) |

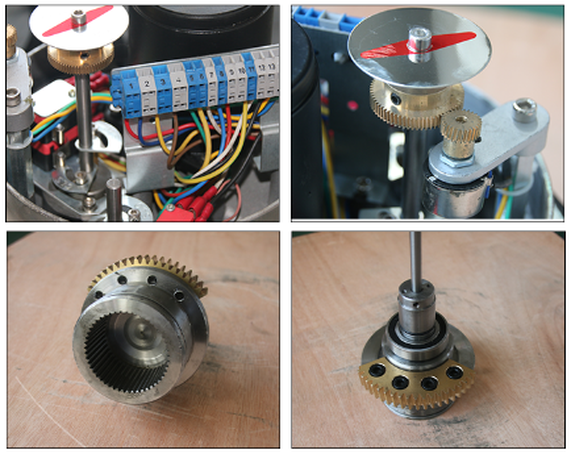

Termék kiegészítők
Műszaki paraméterek
Qt1 ~ qt4/js (220 V egyfázis)
|
Modell |
Specifikáció |
Kibocsátás nyomaték (N·m) |
Kibocsátás sebesség (R/perc) |
Utazási idő (s) |
Maximális szár átmérő (MM) |
Motor hatalom (KW) |
Motoros áram (A) |
Elektromos kapacitás 450V |
Kézi angolna megfordul |
Referencia Súly (Kg) |
|
|
Névleges |
Lekvár |
||||||||||
|
QT1 |
Qt04 |
40 |
1 |
17.5 |
14 |
0.01 |
0.45 |
0.7 |
4 |
8.5 |
6 |
|
Qt06 |
60 |
1 |
17.5 |
22 |
0.015 |
0.55 |
0.75 |
7 |
8.5 |
9 |
|
|
Qt09 |
90 |
1 |
17.5 |
22 |
0.025 |
0.7 |
1.1 |
7 |
8.5 |
10 |
|
|
QT2 |
QT5 |
50 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
QT10 |
100 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT10 |
100 |
2 |
10 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT15 |
150 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT15 |
150 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT3 |
QT30 |
300 |
0.5 |
26 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
QT30 |
300 |
1 |
13 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
|
Qt40 |
400 |
0.5 |
26 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
Qt40 |
400 |
1 |
13 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
QT4 |
Qt60 |
600 |
0.5 |
26 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
Qt60 |
600 |
1 |
13 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
|
Qt80 |
800 |
0.5 |
26 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
Qt80 |
800 |
1 |
13 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT100 |
1000 |
0.5 |
26 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT100 |
1000 |
1 |
13 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
Qt4/js |
QT150 |
1500 |
0.15 |
90 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
QT150 |
1500 |
0.3 |
45 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
|
QT200 |
2000 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT200 |
2000 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50
|
|
Qt1 ~ qt4/js (380 V háromfázisú)
|
Modell |
Specifikáció |
Kibocsátás nyomaték (N·m) |
Kibocsátás sebesség (R/perc) |
Maximális szár átmérő (MM) |
Motor hatalom (KW) |
Motoros áram (A) |
Utazási idő (s) |
Referencia súly (Kg) |
|
|
Névleges |
Lekvár |
||||||||
|
QT1 |
QT06-1 |
60 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
QT09-1 |
90 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
|
QT2 |
QT05-1 |
50 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
QT10-1 |
100 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
|
QT10-2 |
100 |
2 |
22 |
0.04 |
0.6 |
0.9 |
9 |
12 |
|
|
QT15-1 |
150 |
1 |
22 |
0.04 |
0.6 |
0.9 |
18 |
12 |
|
|
QT15-2 |
150 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
QT20-1 |
200 |
1 |
32 |
0.06 |
0.7 |
1.1 |
18 |
13 |
|
|
QT20-2 |
200 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
QT3 |
QT30-0.5 |
300 |
0.5 |
32 |
0.06 |
0.5 |
1 |
24 |
17 |
|
QT30-1 |
300 |
1 |
32 |
0.06 |
0.5 |
1 |
12 |
17 |
|
|
QT30-2 |
300 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT40-0.5 |
400 |
0.5 |
32 |
0.09 |
0.8 |
1.7 |
24 |
18 |
|
|
QT40-1 |
400 |
1 |
32 |
0.09 |
0.8 |
1.7 |
12 |
18 |
|
|
QT40-2 |
400 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT4 |
QT60-0.5 |
600 |
0.5 |
42 |
0.12 |
1 |
2 |
28 |
22 |
|
QT60-1 |
600 |
1 |
42 |
0.12 |
1 |
2 |
14 |
22 |
|
|
QT60-2 |
600 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT80-0.5 |
800 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT80-1 |
800 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT80-2 |
800 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT100-0.5 |
1000 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT100-1 |
1000 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
Qt4/js |
QT150-0.3 |
1500 |
0.3 |
50 |
0.18 |
1.3 |
2.2 |
45 |
48 |
|
QT200-0.3 |
2000 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
|
QT250-0.3 |
2500 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|

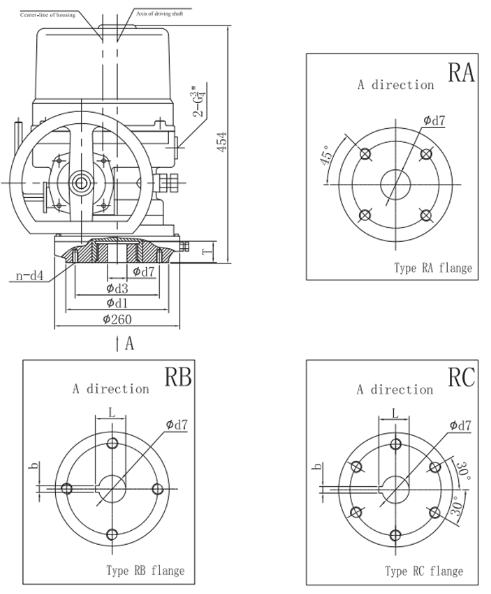

Méretek
Qt1-qt4 karima méretei
|
Modell |
Karima méret |
φd1 |
φd3 |
Standard méret |
Fenntartott méret |
Maximális megengedett |
b |
I |
t |
t |
N-D4 mélység h |
|
|
QT1 |
RA |
F05 |
102 |
50 |
/ |
10 |
22 |
/ |
/ |
30 |
43 |
4-M6 mélység 12 |
|
F07 |
70 |
40 |
4-M8 mélység 12 |
|||||||||
|
Rb |
2" |
57.15 |
12.6 |
3 |
14 |
4-M6 mélység 10 |
||||||
|
3" |
||||||||||||
|
QT2 |
RA |
F05 |
125 |
50 |
/ |
10 |
22 |
/ |
/ |
45 |
49 |
4-M6 mélység 12 |
|
F07 |
70 |
15 |
32 |
46 |
4-M8 mélység 14 |
|||||||
|
F10 |
102 |
4-M10 mélység 15 |
||||||||||
|
Rb |
2" |
57.15 |
12.6 |
10 |
22 |
3 |
14 |
45 |
4-M6 mélység 10 |
|||
|
2.5" |
||||||||||||
|
3" |
||||||||||||
|
4" |
69.85 |
15.77 |
15 |
32 |
5 |
18.07 |
46 |
4-M8 mélység 15 |
||||
|
5" |
18.92 |
21.22 |
||||||||||
|
6" |
||||||||||||
|
QT3 |
RA |
F10 |
145 |
102 |
/ |
15 |
32 |
/ |
/ |
46 |
52 |
4-M10 mélység 15 |
|
QT4 |
Rb |
F12 |
175 |
125 |
/ |
20 |
42 |
/ |
/ |
46 |
63 |
4-M12 mélység 18 |
|
F14 |
140 |
4-M16 mélység 25 |
||||||||||
|
8" |
88.9 |
22.10 |
5 |
24.4 |
4-M10 mélység 15 |
|||||||
|
10" |
28.45 |
8 |
31.75 |
4-M12 mélység 20 |
||||||||
|
12" |
107.95 |
31.6 |
8 |
34.9 |
||||||||
|
14" |
||||||||||||
Qt1-3 rendes típus
Qt1-3 integrált típus
Qt4-5 rendes típus
QT4-5 integrált típus
|
Modell |
A1 |
A2 |
A3 |
B |
B1 |
D |
D1 |
D2 |
E |
H |
H1 |
H2 |
H3 |
L |
L1 |
L2 |
L3 |
|
QT1 |
44 |
17 |
36 |
75 |
68 |
102 |
170 |
166 |
126 |
60 |
256 |
109 |
179 |
62 |
60 |
300 |
|
|
QT2 |
49.5 |
22.5 |
30 |
85 |
77.5 |
200 |
200 |
166 |
130 |
64 |
263 |
113 |
187 |
85 |
76 |
320 |
|
|
QT3 |
60 |
33 |
35 |
100 |
77 |
250 |
220 |
166 |
27.5 |
136 |
70 |
298 |
119 |
202 |
88 |
76 |
323 |
|
QT4 |
70 |
43 |
38 |
115 |
87 |
250 |
260 |
166 |
144 |
78 |
342 |
127 |
225 |
106 |
76 |
341 |
|
|
QT5 |
70 |
43 |
38 |
130 |
130 |
250 |
260 |
166 |
234 |
185 |
449 |
234 |
225 |
130 |
76 |
341 |
QT/JS telepítési méretek
|
Karima modell |
Karima átmérő/ karima kód |
φd1 |
φd3 |
Standard méret |
Fenntartott méret |
Max. megengedett |
b |
l |
ND-4 |
T |
|
RA |
F14 |
175 |
140 |
/ |
20 |
50 |
/ |
/ |
4-m6 |
77 |
|
F16 |
210 |
165 |
4-m20 |
|||||||
|
Rb |
16" |
215 |
158.7 |
33.15 |
20 |
50 |
10 |
36.45 |
4-m18 |
77 |
|
18" |
38.00 |
41.3 |
||||||||
|
20" |
41.15 |
44.5 |
||||||||
|
RC |
Q120 |
215 |
165 |
/ |
/ |
/ |
6-m16 |
77 |
Terepi alkalmazások
QT terméksorozat
Gyárunk
Népszerű tags: Elektromos golyószelep hajtómű -erőmű csővezeték, Kína, gyártók, beszállítók, gyár, vétel, ár, árajánlat
