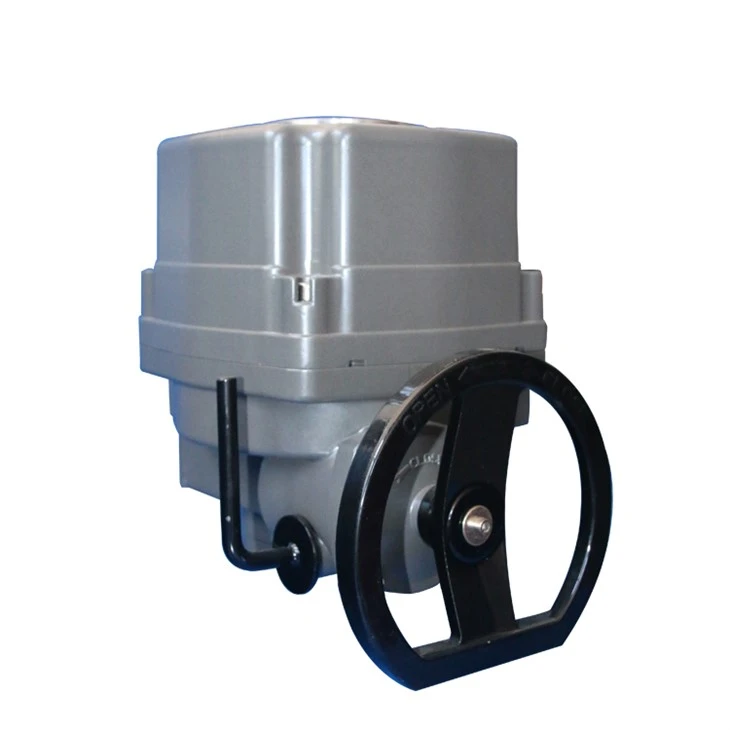

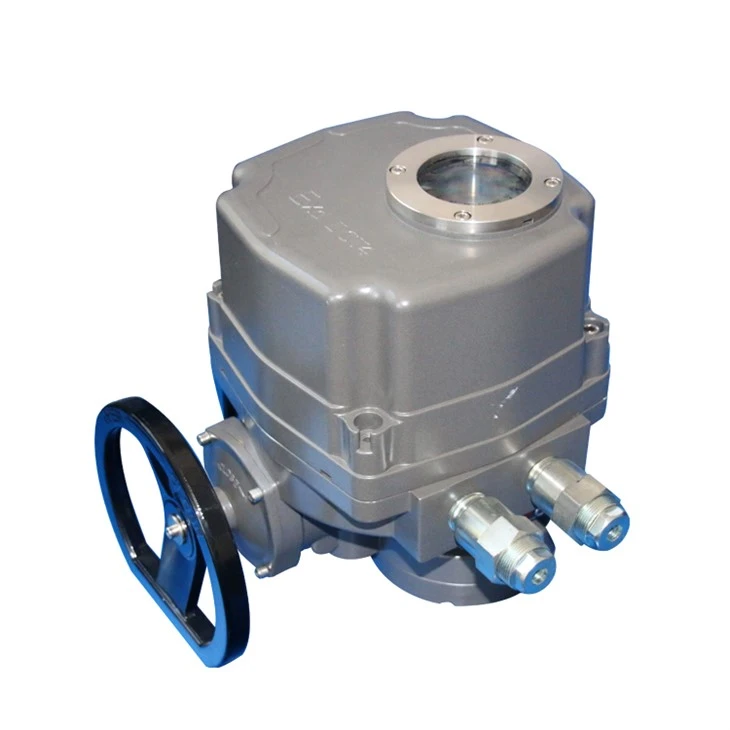

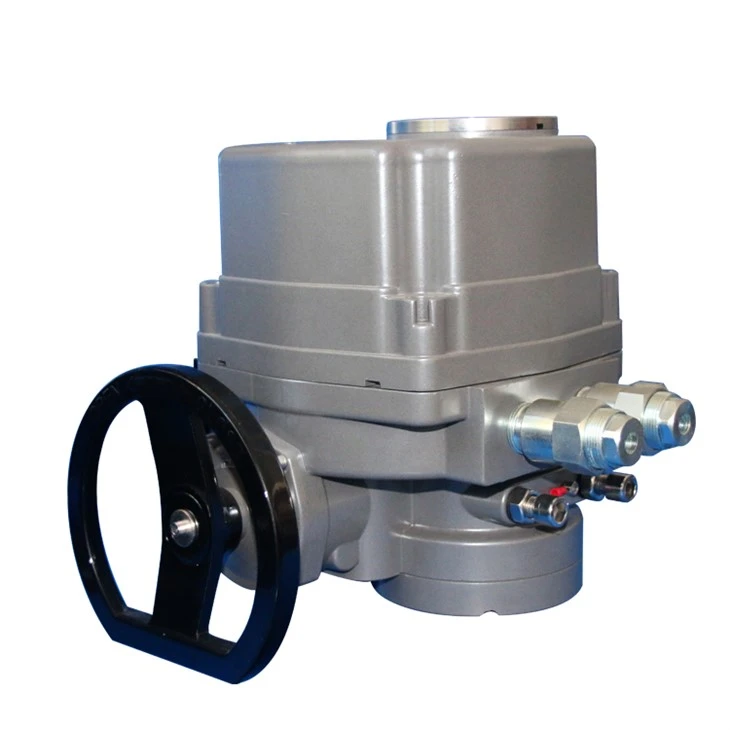

Elektromos működtető
A részlegesen forgó elektromos szelepmozgatókat olyan szelepekhez használják, amelyekben a szeleptárcsa részlegesen elfordul, például golyóscsapokhoz, pillangószelepekhez, dugószelepekhez stb.
A részlegesen elforduló robbanásbiztos elektromos szelepmozgatók két QB terméksorozatra oszthatók.
A QB sorozat nyomatéktartománya: 125–4000 N.m (50–2000 N.m az állítható típusnál); (4000 ~ 16000 N.m a moduláló típushoz): ez a két terméksorozat a különböző elektromos vezérlési módszerek szerint szokásos típusra és moduláló típusra van felosztva. A robbanásbiztos elektromos szelepmozgatók beépített alapvető vezérlőegységekkel rendelkeznek, mint például a löket és a nyomaték, valamint egy vezérlődoboz szükséges a szelep helyszíni és távirányítós működésének megvalósításához. A teljesítménymutatók megfelelnek a GB/T24922-2010 "Robbanásbiztos elektromos szelepmozgatók műszaki feltételei" előírásainak.
A beépített alapvető vezérlőegységek, mint például a löket és nyomaték mellett, a beépített lángálló elektromos szelepmozgatók olyan vezérlőelemekkel is fel vannak szerelve, mint a vezérlőmodulok és az AC mágneskapcsolók. Közvetlenül csatlakozhat a tápegységhez, hogy megvalósítsa a szelep helyszíni működését, és közvetlenül fogadja a kapcsoló jelét a DCS vezérlőrendszertől a szelep távvezérlésének megvalósításához. A teljesítménymutatók megfelelnek a GB/T 24922-2010 "Lángálló elektromos szelepmozgatók műszaki feltételei" követelményeinek. A lángálló szabályozó elektromos szelepmozgatók alkalmasak száraz ipari folyamatok zárt hurkú vezérlőrendszerére, és a vezérlőrendszer által küldött 4 ~ 40 mA áramjel vételével pontosan pozícionálhatják a szelepet. A teljesítménymutatók megfelelnek a GB/T24922-2010 „Lángálló elektromos szelepmozgatók műszaki feltételei” és a JB/T8219-2016 „Rendszeres és intelligens elektromos működtetők ipari folyamatvezérlő rendszerekhez” követelményeinek.
Főbb műszaki adatok
1. Lángálló elektromos szelepmozgató
1.1 Tápellátás: 380V, 50Hz (más feszültségek és frekvenciák külön megrendelést igényelnek)
1.2 Munkakörnyezet:
1.21 Környezeti hőmérséklet: -20~60 C
1.2.2 Környezeti relatív páratartalom: 90% vagy annál kisebb (25 C-on)
1.2.3 QB robbanásbiztos típus, beépített robbanásbiztos elektromos szelepmozgató robbanásbiztos jele ExdIIBT4Gb. A robbanásbiztos típus és a beépített robbanásbiztos elektromos szelepmozgató robbanásbiztos jele ExdIIBT4Gb és Ex dIICT4Gb. Az Ex dIIBT4Gb jelölés az IIA, IIB szintű T1~T4 csoport használati feltételeire alkalmazható; az Ex dIICT4Gb jelzés az IIA, IIB, IIC szintű T1~T4 csoport használati feltételeire alkalmazható.
1.2.4 Védettségi szint IP67
1.3 Rövid munkaidő rendszer, az időkvóta 10 perc;
1.4 A specifikációkat és a főbb műszaki paramétereket az 1. és 2. táblázat tartalmazza.
2. Robbanásbiztos moduláló elektromos szelepmozgató
2.1 Tápellátás: 380V, 50Hz (más feszültségek és frekvenciák külön megrendelést igényelnek)
2.2 Környezeti hőmérséklet: -40C~+55C.
2.3 Relatív páratartalom: 95% vagy annál kisebb.
2.4 Jel: Bemenet: 4~20mADC; Kimenet: 4~20mADC
2,5 Holt zóna: 1% ~ 12,5% állítható.
2.6 Üzemeltetés: S5 (szakaszos üzem, elektromos fékkel), minimális munkaciklus 25%, maximális műveletek száma 1200 alkalom/óra.
2.7 Védettség: IP67
2.8 A QB lángálló moduláló elektromos szelepmozgató lángálló jele ExdIIBT4Gb, a lángálló moduláló elektromos szelepmozgató lángálló jele pedig ExdIIBT4Gb és Ex dIICT4Gb. Az ExdIIBT4Gb-vel rendelkező IIA, IIB szintű T1-T4 csoportban használható; az ExdIICT4Gb-vel rendelkező IIA, IIB, IIC szintű T1~T4 csoport körülményei között használható.
2.9 A specifikációkat és a főbb műszaki paramétereket a 3. és 4. táblázat tartalmazza.
Ez a típusú robbanásbiztos elektromos működtető szerkezet károsodás nélkül ellenáll a héjba került éghető keverék belső felrobbanásának, és nem gyullad meg a külső robbanásveszélyes környezet elektromos berendezés héját, amelyet egy vagy több gáz vagy gőz alkot az illesztéseken, ill. lyukak a héjon.
A robbanásbiztos sorozatú elektromos működtető szerkezet robbanásbiztos szintje: ExdII BT4Gb
Ex - Lángálló azonosítás
B - A robbanás mérete, amely meghatározza az aktuátor minden egyes tűzálló csatlakozásának méretét (szélességét és hézagát);
T4 - A hőmérsékletcsoport azt jelenti, hogy az aktuátor megengedett felületi hőmérséklete 135 fok
Gb - Védelmi szint szabvány
Miért történik robbanás?
Robbanásról beszélünk, amikor egy anyag hirtelen átalakul egyik állapotból a másikba fizikai vagy kémiai változások következtében, hatalmas mennyiségű energia szabadul fel. A nagy sebességgel felszabaduló energia heves ütéseket és károkat okoz a környező tárgyakban.
A robbanáshoz három feltétel szükséges: robbanóanyag, oxigén és gyújtóforrás. Objektíven sok ipari telephely megfelel a robbanás feltételeinek. Ha a robbanóanyag és az oxigén koncentrációja a robbanási határon belül van, akkor robbanás következik be, ha van robbanóforrás.
A robbanások megelőzése érdekében a fenti három szükséges feltételt figyelembe kell vennünk. Ha korlátozzuk valamelyik szükséges feltételt, korlátozzuk a robbanásokat.
Az elektromos berendezések is potenciális gyújtóforrások, amelyek a gép működése közben felületi hőmérséklet-emelkedést, statikus kisülést vagy szikrázást okozhatnak a pillanatnyi áram hatására. Tervezési szempontból a lángálló elektromos berendezések a meggyulladt robbanóanyag keveréket egy héjba zárhatják, amely különösen erős, és képes ellenállni a belső robbanó keverék robbanási nyomásának, és megakadályozza, hogy a robbanóanyag elegy a héjon kívülre terjedjen. Ezért a lángálló elektromos berendezések megakadályozhatják, hogy potenciális gyújtóforrássá váljanak.
Az ilyen típusú robbanásbiztos elektromos működtető szerkezet károsodás nélkül ellenáll a héjba bekerült gyúlékony keverék belső felrobbanásának, és nem gyullad meg az elektromos berendezés héját a külső robbanásveszélyes környezetben, amelyet egy vagy több gáz vagy gőz alkot bármely csatlakozáson keresztül. felület vagy lyuk a héjon.
Alkalmazások
