L típusú háromutas golyósszelep

product-516-320

Jellemzők

◆Csökkentett átmérőjű T-típus/L-típus/X-típus: 1/2-6 (DN15-DN150)

◆Üzemi nyomás: CLASS 150/300 PN16/40 10K

◆Működési hőmérséklet: -20C~180C

◆Amerikai szabvány ANSI CLASS 150

◆Tervezési szabvány: ASME B16.34API608API6D

◆Szelepszár robbanásbiztos berendezés tervezése

◆Karima szabvány: ASME B16.51

◆Kettős pillangórugós dinamikus terhelésű kialakítás

◆Ellenőrzés és tesztelés: AP1 598 ◆Precíziós öntés

◆Antisztatikus eszköz (opcionális)

◆ 4 szelepüléses kialakítás

◆ 360 fokban forgatható fogantyú

◆Zárható fogantyú

◆ISO5211 közvetlen telepítésű magas platform kialakítás

◆Automatizálási eszköz (opcionális)

◆Német szabvány DIN PN16

◆Tervezési szabvány: EN1983EN12516-1

◆Karima szabvány: EN1092-1 PN16/40

◆Ellenőrzés és tesztelés: HU12266-1

◆Japán szabvány: JIS 10K

◆Tervezési szabvány: JIS B2071

◆Karima szabvány: JIS B2220

◆Ellenőrzés és tesztelés: JIS B2003

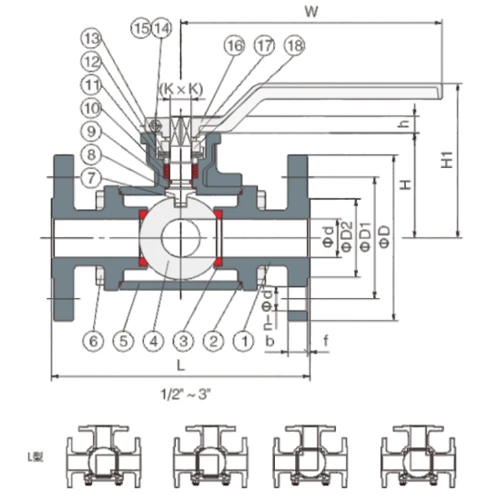

product-481-504

product-543-530

L típusú háromutas golyósszelep

Az L-alakú golyóscsap csak két egymásra merőleges csővezetéket tud összekötni, a harmadik csővezeték összekapcsolását egyidejűleg nem tudja fenntartani. Csak terjesztési szerepet tölt be.

A fenti képen látható módon az L alakú golyóscsap elsősorban irányváltásra szolgál! Az L-típusú háromutas golyóscsap olyan elosztásra és kapcsolásra szolgál, amely nem igényel 3-utat. Kényelmesebb a működése. Csak két szelephelyzete van, és el van helyezve. 90 fokkal elfordítható hiba nélkül.

product-485-269

Műszaki szempontból a T típusú elektromos háromutas golyóscsap helyettesítheti az L típusú elektromos háromutas golyóscsapot, de az L típusú golyóscsap nem helyettesítheti a T típusú golyóscsapot! Használat során a különböző munkakörülményeknek megfelelően különböző szerkezeti formákat kell kiválasztani, és a T-típusú golyóscsap közvetlen áramlást tud biztosítani, az L-típusú golyóscsap viszont nem.

A háromutas golyóscsap rugalmasan képes levágni, elosztani és megváltoztatni a közeg áramlási irányát. A gömbcsap tömítőfelülete a gömbfelülettel általában zárt állapotban van, így nem erodálja könnyen a közeg. Könnyen kezelhető, egyszerű és kompakt szerkezetű, használható munkakörülmények között vízzel, földgázzal, savval, oldószerrel stb.

Minőségellenőrzés a termék gyárból való elhagyása előtt

1. Az elektromos hajtómű gyártósoron gyártott termékeket minden nap, 100%-os ellenőrzéssel ellenőrizni. Először nyissa ki a jelzőfedelet, ellenőrizze, hogy a vezetékek esztétikusak-e, hogy a nyitási és zárási irányú határoló bütykök teljesen be vannak-e kapcsolva, hogy a mutató helyzete összhangban van-e az aktuátor tényleges helyzetével, hogy a belső csavarok meg vannak-e húzva, és ellenőrzés után zárja le a fedelet, hogy ellenőrizze, nincs-e festés az elektromos működtető szerkezeten. Foltok, függetlenül attól, hogy a kézi csavarkulcs, a vízálló kötés, a kézi pordugó, a tükör és a tükörfedél teljesen fel van szerelve. Ha nincs hiba, a lézeres jelölőgép segítségével jelölje be a termékszámot az elektromos működtető hátoldalán. A termékszámnak tartalmaznia kell az adott nap dátumát. Végül a habot le kell vonni a raktározásra.

2. Komplett szelepkészletek ellenőrzése: Miután a szelepszerelvény gyártósor kezelője befejezte a hibakeresést, felveszi a gyártási rendelést és megkeresi a minőségellenőrt. A minőségellenőr minden tételt a gyártási rendelésnek és a terméknek megfelelően ellenőriz (ellenőrzési tételek: a szelepek mennyisége, átmérője, anyaga, csatlakozási módja, hogy a nyomás megfelel-e a gyártási sorrendnek, a feszültség, a vezérlés típusa, az elektromos működtetők bekötési módja, robbanásbiztos termékek-e, összhangban vannak-e a gyártási sorrenddel, a csavarok. a szelepek és elektromos működtetők meg vannak húzva, és hiányoznak-e)

3. Csomagolás előtti ellenőrzés: Ellenőrizze, hogy a termék mennyisége, modellje, feszültsége, ellenőrzési módja és alkatrészei megfelelnek-e a gyártási rendelésnek.

4. Termékek mintavételes ellenőrzése a megmunkáló központban: naponta egyszer délelőtt és délután vigye be az ellenőrző cikktáblázatot a megmunkálóközpontba, minden gépből véletlenszerűen válasszon ki egy feldolgozott terméket, és kérje meg a megmunkálóközpont kezelőjét, hogy mérje meg egyenként. egyet az ellenőrzési tételtáblázat szerint, és nyilvántartást vezet.

Kapcsolódó méretek

L-típusú fő méretek

product-655-174
