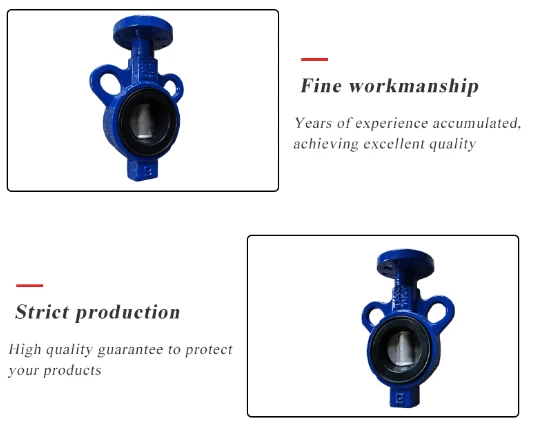

Kis átmérőjű lágy tömítésű pillangószelep
Termékek részletei
A telepítés lépései
Az ostya pillangószelep az egyik leggyakoribb szeleptípus az ipari csővezetékekben. Maga az ostya pillangószelep viszonylag kis szerkezetű. Csak a pillangószelepet kell elhelyezni a karimák közé a cső mindkét végén, és csavarokkal kell átmenni a csőkarimán és a cső másik végén. A bilincs pillangószelepe reteszelve van, hogy szabályozza a folyékony közeget a csővezetékben. Az ostya pillangószelep különösen alkalmas olyan helyekre, ahol szűk hely vagy kis távolság van a csővezetékek között. Amikor a pillangószelep teljesen nyitott helyzetben van, a pillangólemez vastagsága az egyetlen ellenállás, amikor a közeg átáramlik a szeleptesten, így a szelep által generált nyomásesés nagyon kicsi. Kicsi, így jobb áramlásszabályozási jellemzői vannak.
1. A képen látható módon helyezze a szelepet a két előre telepített karima közé, ügyelve arra, hogy a csavarfuratok megfelelően illeszkedjenek.
2. Óvatosan illessze be a négy pár csavart és anyát a karima furataiba, és enyhén húzza meg az anyákat, hogy korrigálja a karima felületének síkságát.
3. Rögzítse a karimát a csőre elektromos hegesztéssel
4. Távolítsa el a szelepet
5. A karimát teljesen hegeszd a csőhöz
6. A szelep felszerelése előtt várja meg, amíg a hegesztési kötés lehűl. Győződjön meg arról, hogy a szelepnek elegendő mozgási helye van a karimában, hogy elkerülje a szelep sérülését
7. Állítsa be a szelep helyzetét, és húzza meg a négy pár csavart (vigyázzon, nehogy túl húzza)
8. Nyissa ki a szelepet, győződjön meg arról, hogy a szeleplemez szabadon nyitható és zárható, majd kissé nyissa ki a szeleplemezt.
9. Húzza meg az összes anyát keresztben kiegyensúlyozott módon
10. Ismét ellenőrizze, hogy a szelep szabadon tud-e nyílni és zárni. Megjegyzés: Ügyeljen arra, hogy a szeleplemez ne érjen hozzá a csőhöz.
Az ostya pillangószelep felszerelése előtt először le kell fektetni. Ne feledje, hogy tetszés szerint ne üsse meg. A szerelés során a beépítési hosszra húzás után a helyszíni csővezeték külön engedély nélkül nem tervezhető. Tetszés szerint szerelje szét az ostya pillangószelepet, ezt tudnunk kell beszerelés előtt. Ugyanakkor mindenkinek tudnia kell, hogy az ostya pillangószelep tetszőleges pozícióban felszerelhető, de az ostya pillangószelep beszerelése után szükséges a pillangószelepet a vonal mentén lefektetni és egy konzolt készíteni az ostya pillangó számára szelep. A konzol elkészítése után használatba vehető. Ez idő alatt szigorúan tilos a tartót eltávolítani.
